1.4G邮票边低频无线模块ML300A1400
产品说明

ML300A1400是一款发射功率1400MHz 发射频率的超级军用级别MESH模块,具有通讯距离远,抗干扰能力强、抗衰性能好等特点,在空旷地通讯距离可达8公里以上,在城市有障碍物环境中也可以获得5-10公里以上的非视距通讯能力,无线基带使用标准802.11协议,可通过USB或网终接口快速与安卓智能终端等其它设备对接。

应用领域

• MESH 自组网/单频通讯/部队演习
• MESH 应急通讯网络主干链路传输
• 城市巡防专网建设/军队演习、班组通讯


类别

名称

说明

特点优势

发射功率大,最大功率可达27dBm

接收灵敏度高,灵敏度优于-92dBm@20MHz(6Mbps)

通讯距离远,空旷地最远可达5-10公里以上

抗衰性能好,在城市建筑物,林区等有障碍非视距情况下仍能保证 2-3 公里以上可靠的传输性能

高宽带、在可视环境下可提供高达80Mbps以上有效带宽,在非视距情况下也可以保证10Mbps以上有效宽带

高度可定制,MEL 系列产品支持 350M-1000M 频率灵活定制,可满足您各种复杂应用的小批量定制需求

兼容性好,MEL 系列产品采用标准 802.11 基带芯片,可兼容目前流行的开源驱动 ath9K 与各种协议应用

基本参数

组网频率

1400MHz

570MHz,100MHz 可调(340MHz-1000MHz 可定制)

调制方式

BPSK,QPSK,CCK,OFDM,COFDM,16-QAM,32-QAM,64-QAM

发射功率

27dBm

接收灵敏度

最高96dBm@10MHz

天线接口

焊盘

信道频宽

5M/10M/20M/40MHz(可调)

有效带宽

高达80Mbps

有效距离

非视距情况下仍能保证 5 公里以上

空旷地最远可达 10 公里以上

网络/管理

配置方式

WEB

自组网节点数

14个

系统

MESHCOM

物理/环境

工作温度

-40ºC ~ +65ºC

工作湿度

5%~95%(non-condensing)

存储温度

-45ºC  ~ +85ºC

重量

20g

尺寸

50 x 35 x 7mm

电气特征

支持电压

3.3V,5V供电

整机功耗

3.3V小于1W,5V最大功耗8W,平均功耗4W,整机平均功耗3-5W

外观接口

扩展接口

邮票边(3.3V*1,5V*,USB*1,LAN*3,UART*1,GPIO*12,RF*1,COMA@B*1)

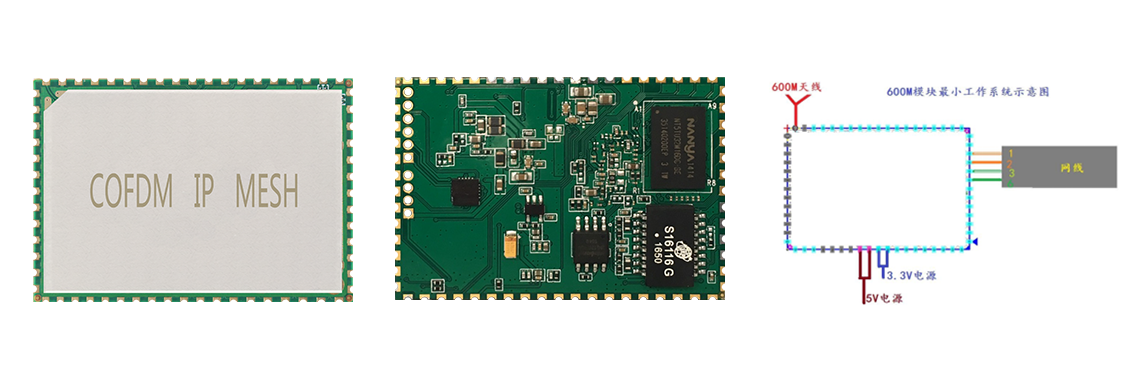

[1400邮票边低频无线模块]


自组网应急通讯系统

MESHCOM专为消防设计了完整的自组网应急通讯系统,整个系统为二层透明网络构架,以黑匣子的方式实现了组网自动化,可方便现场搭载各种音视频传输、机器人控制、传感器等IP层应用。MESHCOM消防应急通讯系统分为三个部份:


1. 主干链路

E558主干链路、多网融合、远距离连接、跨系统链接为核心目的其特点为性能强、功能多、但体积偏大。M558是一款理想的自组网基站,它具有580MHz低频(10W*2)+5GHz(2W*2)双频MESH链路可较解决低频下距离与高度的悖论,其可在地面车载无障碍环境实现4-5公里高带宽传输,也可以在较高建筑物上实现50-100公里的超远距离通讯;同时支持4G LTE公网(未来可以直接扩展5G公网)与LTE专网,可以为现场提供公网接入能力,也可以融入一些城市LTE专网或现场LTE专网接入;M558适用于指挥车或移动指挥箱也单独用于较复杂环境单独组网。自带触屏系统无需电脑与外围配套设备即可实现配置与状态监控,非常易用且较强现场生存能力;自带双频wifi,方便其它设备接入。


2. 自组网中继

自组网中继,以小区域链路、通讯自动接力、复杂环境补盲或简单环境单独组网使用,其特点是性能较好、功能相对单一、体积便携,MLE750A600X2-30BAT系列是良好的自组网中继、其具有双频580MHz与5GHz双频,既可以双频组网也可以使用580M组网、5GHz使用5.8G频率做wifi接入使用非常适合于现场快速架设。


3. 自组网单兵

自组网单兵,以小范围多人员互联、接入MESH中继或MESH基站等便于携带的穿戴式设备为主要目的,兼顾其它终端设备接入能力。ANT1400A是一款一体化轻量化单兵设备,可以方便固定于头盔、无人机等需要轻量化应用其自带语音通讯模块,同时提供wifi接入热点可方便接入,非常适用于前线作战人员使用。ML150A-1400是一款轻量化的MESH设备内置HDMI编码器可用于接入特种摄像头或直播等,非常适用于现场情况的采集。
