产品: 5G图传模块ED100-5G

产品说明

ED100-5G是一款5G 4K高清图传，采用嵌入式系统架构，设备支持视频采集、编码压缩、双向语音、5G/4G网络传输、北斗定位、数据存储等功能，支持4G/5G全网通网络，支持以太网接口、外置音视频接入、TTL串口等外部接口，可外接HDMI摄像机、USB高清摄像头、热成像摄像头等图像采集设备，热成像仪或通过网络接入RTSP网络摄像头等获取输入视频流。同时可以通过HDMI、网口、串口等实现无人机、无人车、机器人、DV摄像机等系统的图像采集与系统控制，支持RTSP、HLS、GB28181双向音视频、WEBRTC、RTMP等协议进入推流拉流操作，使用纤效科技调度平台，可实现无人系统的统一视频调度与远程控制，同时内置二层隧道功能，可以跨区域实现SD-LAN功能，将复制的公网应用快速转换为局域网应用。

应用领域

• 高清视频编码 • 无人机5G图传与控制 • 高清视频直播

类别	名称	说明
参数	视频接口	MINI HDMI 最高输入4K 30fps
	压缩标准	H.265/264
	音频接口	音频接入麦克风 HDMI伴音可选、编码标准 AAC/G711/ARM
	TF卡	MicroSD 卡TF卡，支持256G
	WIFI工作模式	2.4G/5.8G双频，支持热点与客户端模式
	模式	支持GPS/BD
	定位	支持GNSS与单北斗独立卫星定位
	模式	支持双向语音对讲
管理	网络模式	GSA/NSA组网模式， LTE-TDD/LTE- FDD，5G/4G/3G全频段兼容
	5G天线	内置5G全网通模块；标配2.4GHz/5.8GHz Wi-Fi，传输距离不小于10米
	系统	Linux
环境	工作温度	-20ºC ~ +65ºC
	存储温度	-45ºC ~ +85ºC
	工作湿度	5% ~ 95%（non-condensing）
	整机功耗	平均功耗6W
	重量	145g

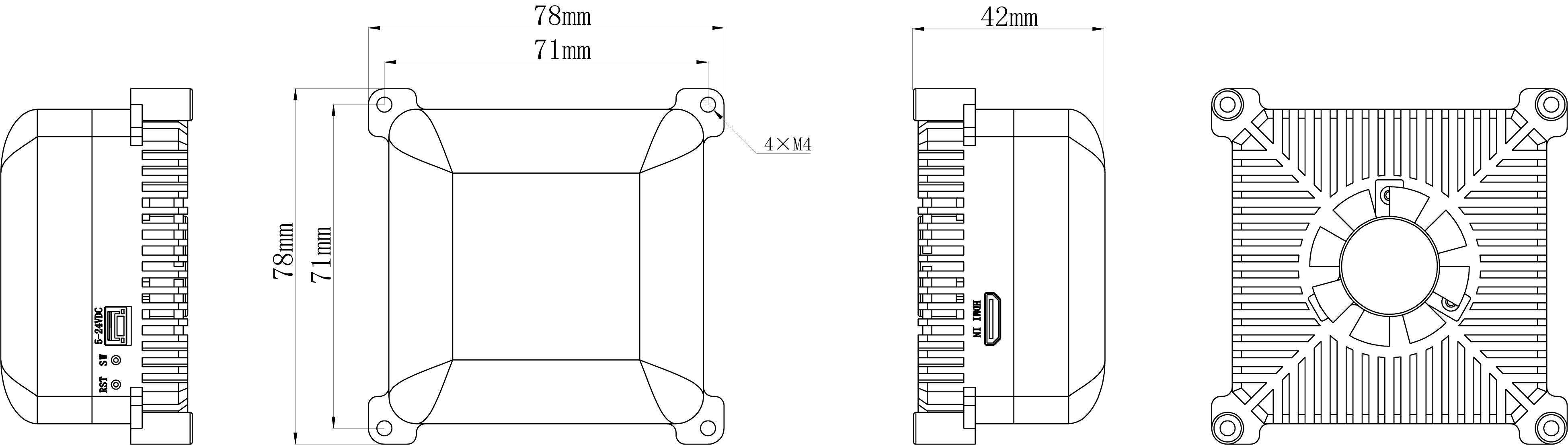

	尺寸	78 x 78 x 42mm
接口	供电电压	DC 5-24V
接口	接口	HDMI IN1，ETH网口1，TTL1/2串口1，USB OTG1，SPK喇叭1， MIC麦克风1，TF1，5G SIM2，5-24VDC*1


【直播设备应用】

	ED100-5G是一款5G 4K高清图传，采用嵌入式系统架构，设备支持视频采集、编码压缩、双向语音、5G/4G网络传输、北斗定位、数据存储等功能。支持4G/5G全网通网络，支持以太网接口、外置音视频接入、TTL串口等外部接口，可外接HDMI摄像机、USB高清摄像头、热成像摄像头等图像采集设备，热成像仪或通过网络接入RTSP网络摄像头等获取输入视频流。同时可以通过HDMI、网口、串口等实现无人机、无人车、机器人、DV摄像机等系统的图像采集与系统控制。支持RTSP、HLS、GB28181双向音视频、WEBRTC、RTMP等协议进入推流拉流操作，使用纤效科技调度平台，可实现无人系统的统一视频调度与远程控制。同时内置二层隧道功能，可以跨区域实现SD-LAN功能，将复制的公网应用快速转换为局域网应用

	ED200H-5G是一款5G 4K高清图传，采用嵌入式系统架构，设备支持视频采集、编码压缩、双向语音、5G/4G网络传输、北斗定位、数据存储等功能。支持4G/5G全网通网络，支持以太网接口、外置音视频接入、TTL串口等外部接口，可外接HDMI摄像机、USB高清摄像头、热成像摄像头等图像采集设备，热成像仪或通过网络接入RTSP网络摄像头等获取输入视频流。同时可以通过HDMI、网口、串口等实现无人机、无人车、机器人、DV摄像机等系统的图像采集与系统控制。支持RTSP、HLS、GB28181双向音视频、WEBRTC、RTMP等协议进入推流拉流操作，使用纤效科技调度平台，可实现无人系统的统一视频调度与远程控制。同时内置二层隧道功能，可以跨区域实现SD-LAN功能，将复制的公网应用快速转换为局域网应用。

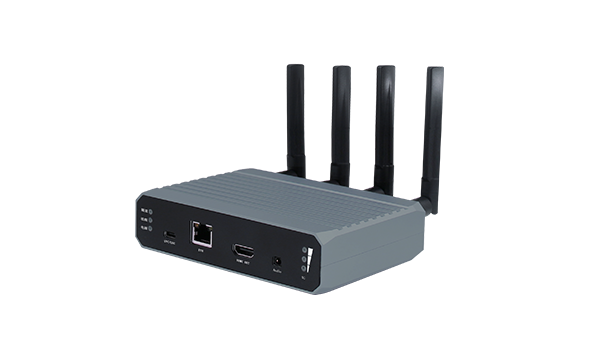

	DE100-5G 在5G网络环境下，通过高效的编解码技术对直播视频信号进行解码，以实现高清和低延迟的直播效果。与传统直播相比，5G直播解码充分利用了5G网络的高带宽、低延迟和大连接特性，显著提升了直播的画质和流畅性。其在大型活动直播、远程教育、远程医疗、实时监控、VR/AR 直播等多个领域的应用场景。


高清视频解码	无人机5G图传与控制	高清视频直播
