产品: QS010AH-33 FPGA SDR自组网超宽频模块QS010AH-33

产品说明

QS010AH-33 是一款超宽频微型无线自组网模块，该产品内置射频功放，支持超宽频段通信，能够灵活应对复杂电磁环境并有效规避频段干扰，支持无中心、多跳高性能自组网，设备集成 SBUS、RS232、TTL等丰富接口，具备安装便捷、操作简单等特点，可作为机载台适配各类轻型无人机，亦可内置于遥控器或其它便携式设备中使用。

应用领域

• 应急通讯/应急抢救指挥/MESH自组网
• 光电智慧城市/户外电力勘测/机载船舶传输
• 城市巡防专网建设/应急通讯车/无人机图传数传

类别	名称	说明
参数	工作频率	900MHz~5G(全频段支持)
	发射功率	1W*2
	载波带宽	1.25/2.5/5/10/20MHz(可调)
	调制方式	BPSK/QPSK/16QAM/64QAM/256QAM(自适应)
	传输能力	50Mbps@20MHz
	组网规模	同频组网可支持64节点
	接收灵敏度	-103dBm@5MHz
	组网模式	多跳中继，星型 / 线形 / 网状 / 混合动态
物理	温度	工作：-40ºC ~ +55ºC 存储：-40ºC ~ +85ºC
	工作湿度	5% ~ 95%（non-condensing）
	重量	78g（包含散热片）

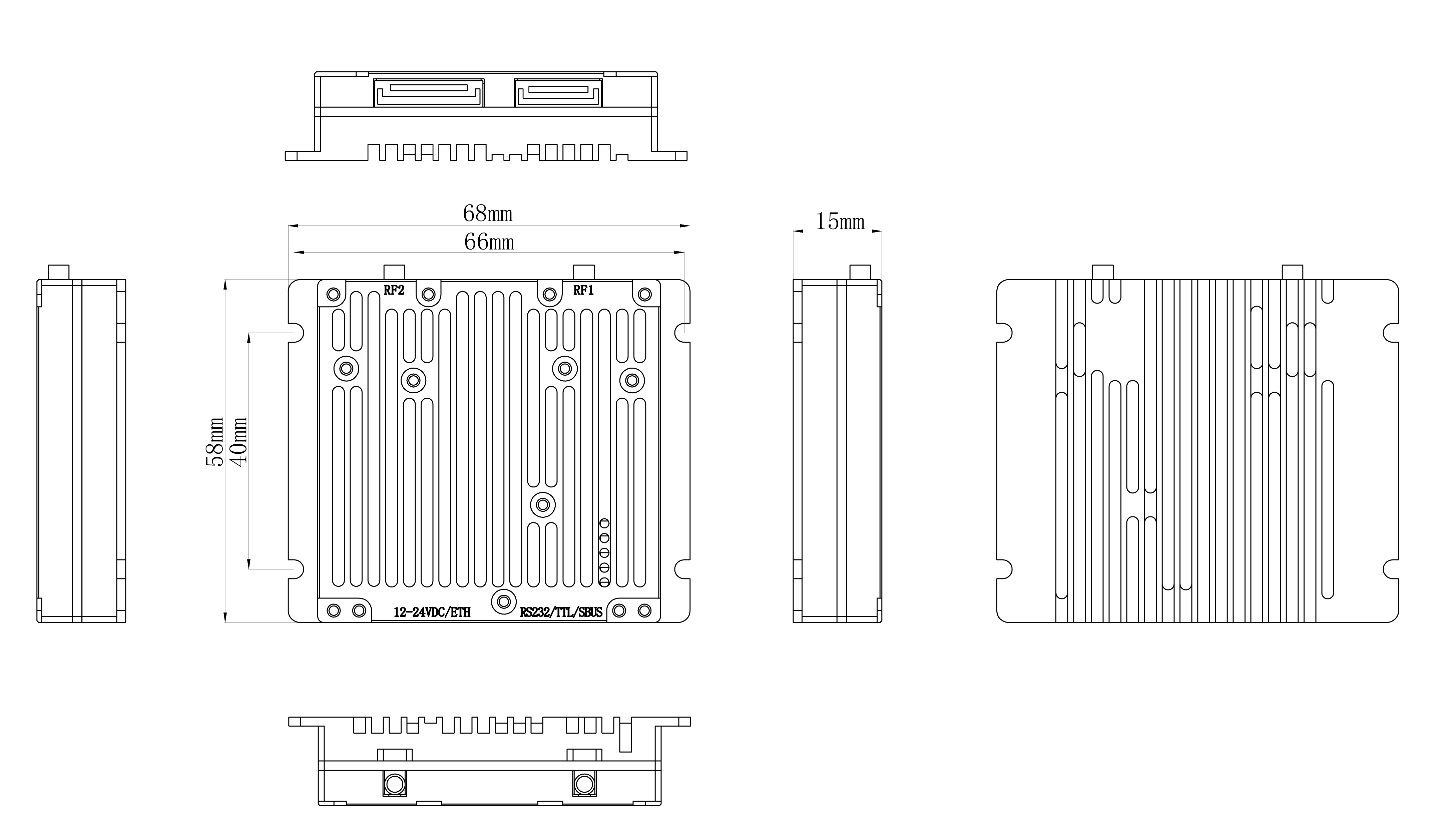

	尺寸	68×58×15mm（包含散热片）
电气	供电	DC 24V
电气	功耗	平均功耗 ≤5W 、峰值功耗 ≤9.5W

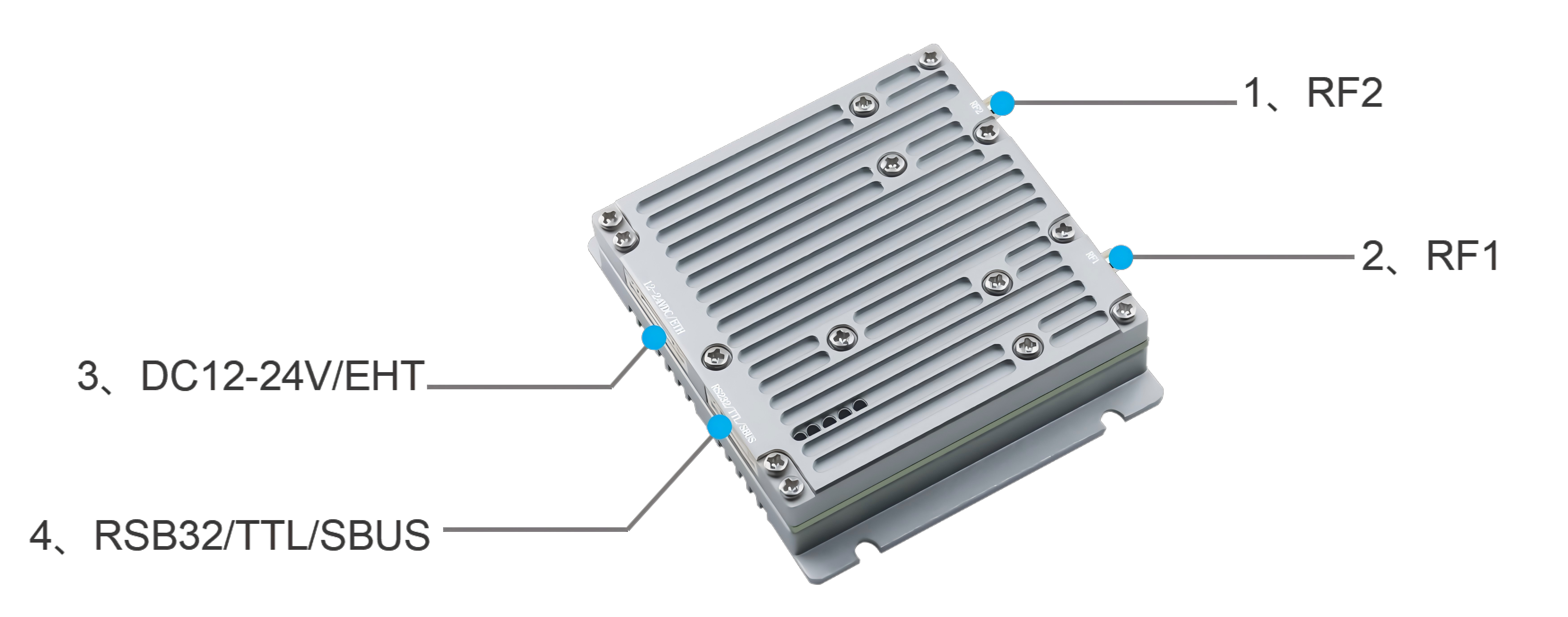

外观	接口	DC 24V1、LAN1、SBUS1、RS2321、TTL1、MMCX接口2 链路指示灯×1、信号指示灯×1、10M网口指示灯×1、100M网口指示灯×1、电源指示灯×1

【消防现场救援应急通讯】

	低空经济无人机通讯解决方案
	随着低空经济的蓬勃发展，无人机在物流、应急救援等领域的应用日益广泛，稳定通信是其核心保障。纤效科技推出一套融合5G与SDR技术的可扩展通信解决方案，致力于解决复杂环境下的联网难题。5G通讯模块，内置QSDN技术将公网虚拟化归一处理；SDR通讯模块及地面基站，在公网覆盖不足时提供单站20公里以上的超远空域链路。通过虚拟云交换机云平台，系统将异构的5G与SDR链路统一为一张专用虚拟网络。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/班组通讯/无人机图传数传


	无人区电网施工现场监管通讯
	为保障山区施工信息畅通，沿线部署多融合基站，构建5.3G/5.8G双频高速主干链路，网络支持视频回传、语音及WiFi接入，实现现场实时可视，远程掌控事故状况，支持音视频指挥及视频会议，实现对事故现场的远程指挥，确保第一时间响应突发情况并实时监控处理进展。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/无人机图传数传


	海上救援
	海上环境复杂多变，没有公网、卫星电话费用高接入性差等问题，给海上救援指挥带来挑战，MESHCOM自组网产品可在主舰、子船、无人机、直升机快速搭建一个立体通讯网络，其提供的自动中继多跳功能可以通过有人直升机、无人机等高空环境实现几十海里的宽带通讯链路，给现场人员的指挥调度提供更准确实时境况。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/无人机图传数传


	消防救援
	使用MESHCOM MESH单兵、MESH中继与调度平台，可快速搭建一个覆盖高层居民楼、地下停车场、大型商业综合体、地铁等复杂环境的无中心基站音视频指挥系统，可实时将火场一线环境直观展现给后端，同时还可以给消防员生命体征、空气余量、有毒有害气体传感器提供一个透明IP通道，便于指挥人员、专家快速对火场进行分析决断。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/无人机图传数传
