产品: QS035B-46 FPGA SDR自组网模块QS035B-46

产品说明

QS035B-46是一款专为机载平台设计的精巧型大功率自组网电台,该设备采用20W*2双通道大功率输出，并内置智能温控风扇，确保在紧凑体积下实现长时间高负荷的稳定运行。网络层面，它凭借无中心、多跳的Mesh架构，支持机载、地面及中继等灵活部署，可实现秒级动态组网与智能路由。设备集成高精度GPS模块提供精准时空信息，并深度融合5G与WiFi接口，实现了专网Mesh与公网/局域网的无缝互联。即使在复杂地形和强电磁环境下，也能强劲覆盖，稳定承载语音、数据、视频及位置等综合业务。凭借安装便捷、多网融合的特性，在抢险救灾、应急保障等场景下，为用户提供高效、可靠的空地一体化通信解决方案。

应用领域

• 应急通讯/应急抢救指挥/MESH自组网
• 光电智慧城市/户外电力勘测/机载船舶传输
• 城市巡防专网建设/应急通讯车/无人机图传数传

类别	名称	说明
参数	工作频率	1350~1450MHz，350MHz-6G(频率可定制，可选跳频)
	发射功率	20W*2
	载波带宽	1.25/2.5/5/10/20/40MHz(可调)
	接收灵敏度	-103dBm@5MHz
	调制方式	BPSK/QPSK/16QAM/64QAM/256QAM(自适应)
	传输能力	120Mbps@40MHz
	组网规模	同频组网可支持64节点、支持视频编码、音频对讲、5G扩展（选配）
	组网模式	星型 / 线形 / 网状 / 混合动态
物理	温度	工作：-40ºC ~ +65ºC 存储：-45ºC ~ +85ºC
	工作湿度	5% ~ 95%（non-condensing）
	重量	820g（含散热片）
	尺寸	110×110×47.6mm（含散热片）
电气	供电	DC 24V
电气	功耗	平均功耗 132W 峰值功耗 220W

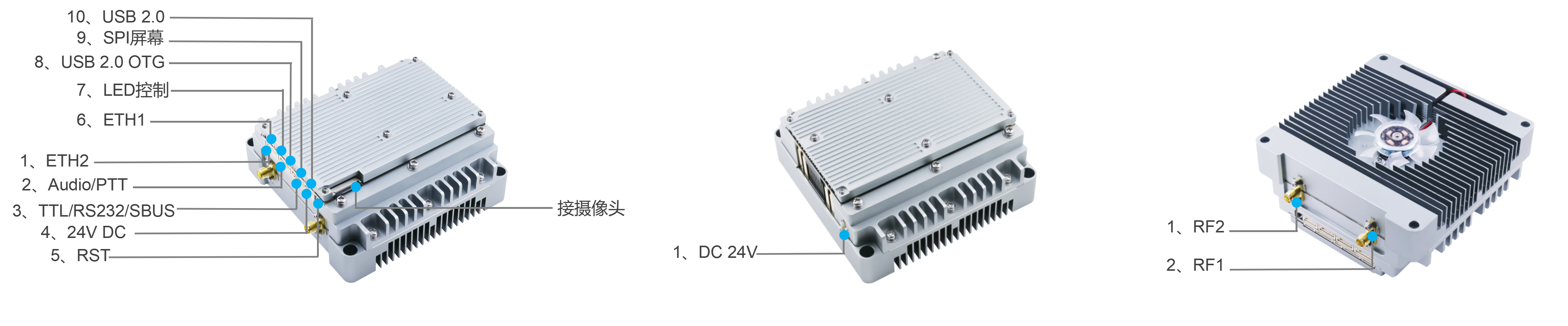

外观	接口	DC1,LAN2,RS2321,TTL1,SBUS1,MIPI1,SPI1,RST×1,USB 2.0×1,USB 2.0 OTG1, SPI1,Audio/PTT1,LED控制*1


【消防现场救援应急通讯】

	低空经济无人机通讯解决方案
	随着低空经济的蓬勃发展，无人机在物流、应急救援等领域的应用日益广泛，稳定通信是其核心保障。纤效科技推出一套融合5G与SDR技术的可扩展通信解决方案，致力于解决复杂环境下的联网难题。5G通讯模块，内置QSDN技术将公网虚拟化归一处理；SDR通讯模块及地面基站，在公网覆盖不足时提供单站20公里以上的超远空域链路。通过虚拟云交换机云平台，系统将异构的5G与SDR链路统一为一张专用虚拟网络。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/班组通讯/无人机图传数传


	无人区电网施工现场监管通讯
	为保障山区施工信息畅通，沿线部署多融合基站，构建5.3G/5.8G双频高速主干链路，网络支持视频回传、语音及WiFi接入，实现现场实时可视，远程掌控事故状况，支持音视频指挥及视频会议，实现对事故现场的远程指挥，确保第一时间响应突发情况并实时监控处理进展。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/无人机图传数传


	海上救援
	海上环境复杂多变，没有公网、卫星电话费用高接入性差等问题，给海上救援指挥带来挑战，MESHCOM自组网产品可在主舰、子船、无人机、直升机快速搭建一个立体通讯网络，其提供的自动中继多跳功能可以通过有人直升机、无人机等高空环境实现几十海里的宽带通讯链路，给现场人员的指挥调度提供更准确实时境况。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/无人机图传数传


	消防救援
	使用MESHCOM MESH单兵、MESH中继与调度平台，可快速搭建一个覆盖高层居民楼、地下停车场、大型商业综合体、地铁等复杂环境的无中心基站音视频指挥系统，可实时将火场一线环境直观展现给后端，同时还可以给消防员生命体征、空气余量、有毒有害气体传感器提供一个透明IP通道，便于指挥人员、专家快速对火场进行分析决断。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/无人机图传数传
