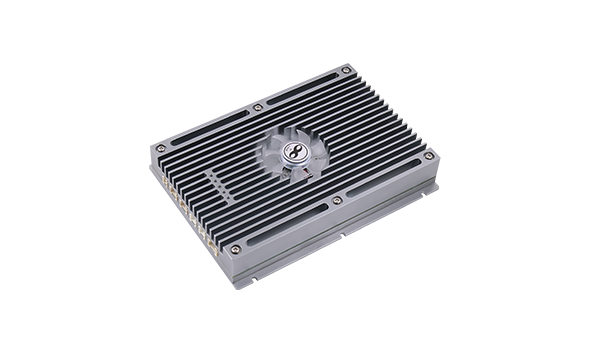

产品: SDR超远距离无线自组网模块QSDR020B-46

产品说明

QSDR020B-46是一款SDR模块为严苛环境通信量身打造，20W*2的大功率输出及内置风扇设计，它能在复杂条件下持续稳定运行，秒级内自动构建无线多跳网络，支持灵活的动态路由与高效的中继转发，且无需中心控制节点，智能跳频抗干扰机制，加上一体化设计的抗震抗冲击特性，确保了在恶劣环境中也能快速建立并稳定维持可靠的通信链路。广泛应用于抢险救灾、应急保障、常态巡逻等场景，为复杂环境下的通信保障提供高效、可靠的解决方案。

应用领域

• 应急通讯/应急抢救指挥/MESH自组网
• 光电智慧城市/户外电力勘测/机载船舶传输
• 城市巡防专网建设/应急通讯车/无人机图传数传

类别	名称	说明
参数	工作频率	1350~1450MHz，350MHz-6G(频率可定制，可选跳频)
	发射功率	20W*2
	载波带宽	1.25/2.5/5/10/20/40MHz(可调)
	调制方式	BPSK/QPSK/16QAM/64QAM/256QAM(自适应)
	传输能力	120Mbps@20MHz
	组网规模	同频组网可支持64节点、支持视频编码及其他扩展
	接收灵敏度	-103dBm@5MHz
	有效距离	架高无障碍传输距离200-300公里
接口	天线接口	SMA×2
	电源、网口接口	电源1、网口接口2
	RS232、TTL串口	RS232串口1 ，TTL串口1
物理	温度	工作：-40ºC ~ +65ºC 存储：-45ºC ~ +85ºC
	工作湿度	5% ~ 95%（non-condensing）
	重量	1340g（含散热片）
	尺寸	180×120×30mm
电气	供电	DC 24V
电气	功耗	15W
外观	接口	DC1,ETH2,SBUS1,RS2321,TTL1,Audio1


【消防现场救援应急通讯】

	单兵作战
	MESHCOM 自组网单兵、自组网中继、自组网车载基站、无人机自组网模块，可为反恐队员在城市楼宇、森林、水面、危化场地、乡村等较大范围提供不依赖公网的宽带通讯链路，通过无人机提供的空中平台搭载MESHCOM无人机自组网模块可很容易实现5-10公里城市、森林等遮挡严重环境的通讯指挥解决传统对讲机的各种弊端。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传


	无人机图数传输
	MESHCOM提供COFDM图传模块为无人机、无人船、无人车等对实时性要求较高又有较高视频流量的应用场景提供绝佳对策，MESHCOM图传系统为双向单工模式，视频传输下行通道与上行控制链路为两条独立的单向通道，杜绝了模拟传输清晰度不够无上P数字传输因为双向链路确认与IP握手问题带来的不可控延时与命令缓存带来的飞控滞后危险。500mW即可实现10公里以上高清视频实时传输。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传


	海上救援
	海上环境复杂多变，没有公网、卫星电话费用高接入性差等问题，给海上救援指挥带来挑战，MESHCOM自组网产品可在主舰、子船、无人机、直升机快速搭建一个立体通讯网络，其提供的自动中继多跳功能可以通过有人直升机、无人机等高空环境实现几十海里的宽带通讯链路，给现场人员的指挥调度提供更准确实时境况。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传


	消防救援
	使用MESHCOM MESH单兵、MESH中继与调度平台，可快速搭建一个覆盖高层居民楼、地下停车场、大型商业综合体、地铁等复杂环境的无中心基站音视频指挥系统，可实时将火场一线环境直观展现给后端，同时还可以给消防员生命体征、空气余量、有毒有害气体传感器提供一个透明IP通道，便于指挥人员、专家快速对火场进行分析决断。
	• 应急通讯/应急抢救指挥/应急通讯车 • 光电智慧城市/户外电力、勘测/机载船舶传输 • 城市巡防专网建设/军队演习、班组通讯/无人机图传数传
